AHYW Yawei ePrAX hibridna stiskalnica 6 osi stroj za krivljenje pločevine na Kitajskem
AHYW Yawei 6 osi CNC Hybrid pritisnite zavore 3m stroj za upogibanje kovin kitajski tovarni
Kitajska Yawei Hoerbiger ePrAX CNC Hybrid pritisnite zavore
Kitajska je izdelala ePrAX hibridne stiskalnice z Italijo, s čimer je ESA S640 DSP MCS Laser zaščitil
AHYW dvojna servovariable črpalka ePrAX Hybrid stroj za tlačno zaviranje Yawei proizvaja
AHYW Elektro-hidravlični ePrAX Hybrid servo črpalka zavorne naprave 4 osi Kitajska
Nemčija Hoerbiger ePrAX CNC Hybrid Press Brake Machine je najnovejša visokotehnološka generacija zavornih sistemov, ki jo je zasnoval nemški Hoerbiger ePrAX Electro Hydraulic Hybrid sistem.
Okolju prijazno, 65% varčevanje z energijo, Natančno, Hitro, Tiho, Učinkovito, Trajno
AHYW glavna elektro-hidravlična struktura hibridnih stiskalnic:
Hibridni sistem AHYW Hoerbiger ePrAX, montiran neposredno na cilindre Y1 in Y2;
ventili, črpalka, servo pogon in rezervoar za olje so kompaktno integrirani v ePrAX.
1, Y1 servo hibrid, vključno s tankom, servo pogonom in ventili
2, Y2 servo hibrid, vključno s tankom, servo pogonom in ventili
3, Italija Pogonski servo pogon za hibridni sistem Y1 in Y2
4, Y1 in Y2 valji
Hoerbiger ePrAX Hybrid press zavore, Elektrohidravlični ePrAX® kontrolni sistem, ki ga je razvil HOERBIGER, zapolni vrzel med ventilom ePrAX®basic in servo pogonom ePrAX® rešitev
za pritisne zavore. Ti sistemi so dosleden nadaljnji razvoj servo pogonskih zavornih sistemov
HOERBIGER.
To je elektrohidravlični sistem, ki združuje prednosti obeh pogonskih tehnologij: Za razliko od električnega pogona je močan in vzdržljiv zaradi hidravlike, vendar zaradi kompaktne zasnove ne pušča nobenih zunanjih oljnih linij, zaradi česar je čist in prepuščen , ker so vse komponente kompaktno integrirane v valj.
Kontrola ePrAX® prevede električni vhod iz krmilnika stroja (CNC) v mehansko linearno gibanje *. Da bi to dosegli, strojni krmilnik komunicira z osnim krmilnikom in nato z krmilnikom motorja.
Sinhronizirani valji sledijo vnaprej izbranim profilom, ki so sestavljeni iz delovnega gibanja ali hitrega gibanja z uporabo
nadzorovano sledenje. Pogon uravnava položaj orodja za upogibanje - in njegovo silo pri žigosanju - s hitrostno spremenljivo črpalko motorja.
Glavni delovni princip AHYW China Yawei hibridnega stiskalnega stroja:
AHYW CNC Press krmilnik zavore lahko samodejno izračuna potreben tlak za upogibanje določenih profilov,
CNC bo dal ukaz za servo motor in pogon dosegel potrebno hitrost vrtenja s potrebnim pretokom olja
dokončati en cikel upogibanja z uporabo motorne črpalke; medtem ko dve enoti linearni lestvici nadzor ram položaj v realnem času in povratne informacije za CNC nenehno.
Variabilna motorna črpalka deluje le, če se stisne upogib, skoraj ustavi, ko je v stanju pripravljenosti in v fazi ravnanja z materialom.
Prednosti kovinskih strojev za upogibanje, ki delajo s hidravličnim zavornim sistemom Hoerbiger ePrAX Hybrid
Sistem ePrAX® je inovativen servo pogon za stiskalnice z izjemno enostavnim vmesnikom brez zunanjih cevi. Preprost pogon / vmesnik cilindra zagotavlja enostavno namestitev kupčevega valja. EPrAX®control strankam nudi naslednje prednosti:
Hitro - povečana zmogljivost do 10% z zmanjšanjem časa cikla
Učinkovitost - izboljšanje energetske učinkovitosti do 50% v primerjavi z običajnimi sistemi
Natančnost - natančnost pozicioniranja do 0,005 mm (z visoko cilindrično / servo tesnilom)
Prilagodljivi - gibi do 500 mm
Zanesljivo - minimalno tveganje uhajanja
Šepet - zmanjšan razvoj hrupa v vseh načinih delovanja
Compact - ustvarja nov prostor na srednjem prečniku
Združljivo - preprosta integracija v CNC
Optimizirani stroški - manj stroškov za namestitev in servis
Okolju prijazna - znatno zmanjšana količina olja
Standardna značilnost AHYW Yawei izdelana ePrAX hibridna CNC stiskalnica 6 osi:
Italija ESA je ESA S640 Full touch screen krmilnik z offline programsko opremo
6 osi z avtomatskim krmiljenjem Y1, Y2, Z1, Z2, X & R in CNC motorizirano mehansko protieksplozivno mizo
Nemški ventili in črpalka Hoerbiger integrirana v hibridni sistem ePrAX
Italija Fazni servo motor in pogon za hibridni sistem
Japonski Yaskawa servo motor za X&R avtomatski merilnik nazaj
Nemška linearna lestvica Heidenhain za Y1 in Y2
Tajvan Hiwin je žogo vijak in linearno vodilo nazaj merilnik
Wide Trumpf pritisni prst se ustavi na dvojnem linearnem vodilu
Amada-EURO tip hitro sprostitveno vpenjanje
Amada-EURO kaljen 88-stopinjski top punc in 2V hitra menjava
Schneider glavne električne komponente v omari
Čudovita nožna stopalka z zasilnimi ustavitvami
Neobvezne značilnosti AHYW Yawei izdelane 6 osi hibridne zavore za tiskanje Kitajska proizvaja:
Italija je izdelala ESA S650W, ESA S660W 2D in 3D zaslon na dotik s polnim zaslonom
DELEM je izdelal DA66T, DA69T 2D & 3D grafični krmilnik z zaslonom na dotik
CNC krmiljena hidravlična miza proti deformaciji
5-osni CNC krmiljeni avtomatski tlak zavornega tlaka
6-osna CNC krmiljena avtomatska potisna zavorna zavora, X1, X2, Z1, Z2, R1 in R2 6 osi
Italija je izdelala Rolleri orodja za stiskanje in stiskalnice
V Italiji je Rolleri zavorni sistem zavorne plošče ali hidravlični
Wila New Standard Premium / Pro Stiskalnice za orodje za stiskanje
Wila New Standard Premium / Pro zavorna orodja za stiskanje
Wila SMART TOOL LOCATOR (STL) SISTEM
Nemčija SICK CE Svetlobna zavesa z zavojem za zaščito zavornih cevi CE
Nemčija Pilz Svetlobna zavesa ali lasersko stiskanje zavornega prsta
Italija je izdelala DSP laserski sistem za zaščito prstov

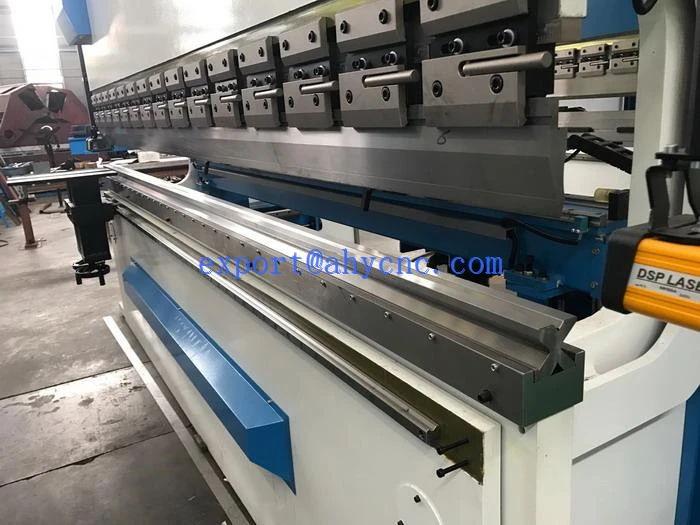

V Italiji je DSP lasersko varovanje s CE MCS varnostnim stiskalnim zavornim krmilnikom
Avstralija je izdelala CNC Stiskalnica za zaviranje Lazersafe
Lazersafe LZS-005 Zavorni blok Zaščitni laser z varnostnim krmilnikom PCSS
Lazersafe IRIS & IRIS PLUS z laserjem za zavorno slikanje z varnostnim krmilnikom PCSS
CNC krmiljeni pripomočki za upogibanje zavornih stiskalnic, CNC krmiljeni pritiskalniki za prešanje stiskalnic
Lazersafe IRIS varovanje, najhitrejša upogibna hitrost pritisne zavore varnostnega krmilnika
IRIS je integriran slikovni sistem v realnem času, ki proizvajalcem stiskalnic omogoča večjo funkcionalnost, saj združuje visoko zmogljivo optično zaščito z obdelavo slik v realnem času. Sistem IRIS in IRIS Plus sta na voljo v dveh modelih, sestavljena iz laserskega oddajnika in sprejemnika, ki sta nameščena na zgornji nosilec stiskalnice. Vsak model vključuje visokohitrostni digitalni fotoaparat in sistem za obdelavo slikovnih podatkov, ki ga vsebuje sprejemna enota.
Lastnosti
Podatke, ki jih obdeluje IRIS, lahko uporabite za izvedbo širokega spektra dodatnih uporabniških funkcij v CNC zavornem sistemu s preoblikovanjem programskih aplikacij po meri. IRIS potrebuje prilagojeno integracijo s CNC zavornim sistemom s stiskalnico proizvajalca stiskalnice, funkcionalnost in funkcije pa se bodo razlikovale glede na uporabljeni CNC sistem zavornega tlaka in kako celoten postopek izvaja proizvajalec. Napredne funkcije bodo zahtevale, da proizvajalec razvije podporno programsko opremo za CNC stiskalnice.
Upravljanje hitrosti upogibanja
Evropski standard za stiskalnico EN12622 določa, da je hitrost upogibanja omejena na 10 mm / s. Ta omejitev hitrosti zagotavlja splošno raven varnosti z upravljanjem hitrosti, pri kateri se material, obrnjen proti operaterju, premika med upogibanjem. Toda v direktivi o strojih in EN12622 obstajajo določbe, ki zagotavljajo osnovo za hitrejše upogibne hitrosti s širšimi V dies, pod pogojem, da je mogoče nekatere operacije ustrezno nadzorovati.
V CNC sistemu varnostnega upogibanja v stiskalnici lahko proizvajalec za večjo širino V nastavi hitrejšo hitrost upogibanja. Da bi olajšali varno stanje za hitrejše upogibanje, proces upravljanja hitrosti zavoja zagotavlja avtomatsko spremljanje hitrosti, pri kateri se material, ki je obrnjen v operaterja, premika skozi svoj upogibni lok. V ta namen IRIS obdela slike v realnem času procesa upogibanja in izračuna kotno hitrost premikajoče se plošče za merjenje hitrosti, pri kateri se del oblikuje. Če je kotna hitrost s širšo V matrico dovolj manjša od hitrosti pri uporabi ožjih V, potem je dovoljena hitrejša upogibna hitrost. Ta izračunana hitrost se primerja s širino matrice, ki je programirana v CNC in če v okviru praga kotne hitrosti dovoljuje stroju, da nadaljuje upogibanje materiala pri hitrosti, večji od 10mm / s.
Upravljanje upogibne hitrosti neprestano spremlja upogibni proces, tako da v primeru, ko kotna hitrost preseže maksimalni prag, ali upravljavec izbere nepravilno širino matrice, se stroj ustavi in upogib lahko zaključi pri 10mm / s.
Kot kombinirani sistem tako IRIS kot IRIS Plus modeli zagotavljata visoko zmogljivo optično zaščito, medtem ko se orodja zapirajo pri visoki hitrosti, potem ko se začne postopek upogibanja, prevzame optično slikovno funkcijo. Med upogibanjem sistemi zajemajo in obdelujejo slike v realnem času in prenašajo podatke v CNC sistem preko SmartLink-a. Sistem za obdelavo slik in programska oprema sta v celoti vključena v sprejemnike IRIS in IRIS Plus, zato ni potrebna dodatna obdelava strojne ali programske opreme.
Optično slikanje IRIS in IRIS Plus je fleksibilna tehnologija odprte platforme, ki omogoča proizvajalcu stiskalnice, da uporablja slikovne podatke v realnem času (prek SmartLink) za izvajanje različnih uporabniških funkcij v CNC sistemu, kot je upravljanje bend hitrost, nadzor dinamičnega kota , Active Angle Control plus še veliko več.
Več podrobnosti za Euroepan potrebno, Velika Britanija in Italija je Hoerbiger ePrAX CNC Hybrid Press zavore 6 os, pošljite e-pošto!
